[IBM] Storage DS5020(GUI 및 Serial 접속)

IBM Storage 접속 및 확인



Test Machine : DS5020

Default IP

Port 1 : Controller A -> 192.168.128.101

           Controller B -> 192.168.128.102

Port 2 : Controller A -> 192.168.129.101

           Controller B -> 192.168.129.102





Serial 연결을 위한 Cable



Storage Manger 접속을 위한 Cable



Serial 접속

1. DS5020 Controller ps2 단자와 노트북 usb cable 연결



2. SecureCRT or Xshell 프로그램 사용

↳ Protocol : Serial

Port : COM X(Number)

Baud rate : 19200

RTS/CTS Check Box 해제





3. Serial 연결 후 접속

↳ ctrl + break 입력

-> Press within 5 seconds: <S> for Service Interfcae, <BREAK> for baud rate(Message 뜬 후)

※ Test 로 사용한 노트북에 break 자판이 없음(화상키보드 이용)

-> ESC key 입력

-> ID 입력창 나오면 ID 및 PWD 입력

-> FirmWare 7.x.x.x : Default ID - shellUsr PWD - wy3oo&w4

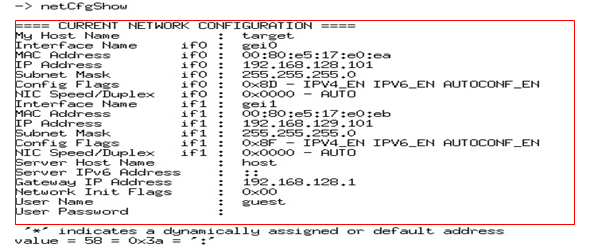

3-1 Controller A IP 확인

↳ Command : netCfgShow

-> port 1 ip : 192.168.128.101 port 2 ip : 192.168.129.101



3-2 Controller A IP 변경

↳ Command : netCfgSet

-> port 1 : 192.168.128.101 -> 192.168.128.103 변경



3-3 Controller A IP 변경 확인

↳ Command : netCfgShow

-> port IP : 192.168.128.103 변경됨



4 Controller B Serial 연결 및 Login

↳ A와 동일한 방법으로 Login

-> ID : shellUsr PWD : wy3oo&w4



4-1 Controller B IP 확인

↳ Command : netCfgShow

-> port 1 : 192.168.128.102 -> 192.168.128.104 변경



4-2 Controller B IP 변경

↳ Command : netCfgSet

-> port 1 ip : 192.168.128.102 port 2 ip : 192.168.129.102



4-3 Controller A IP 변경 확인

↳ Command : netCfgShow

-> port IP : 192.168.128.104 변경됨



GUI (Storage Manager) 연결



※ 노트북과 DS5020 Controller A Port 2 에 LAN Cable 연결

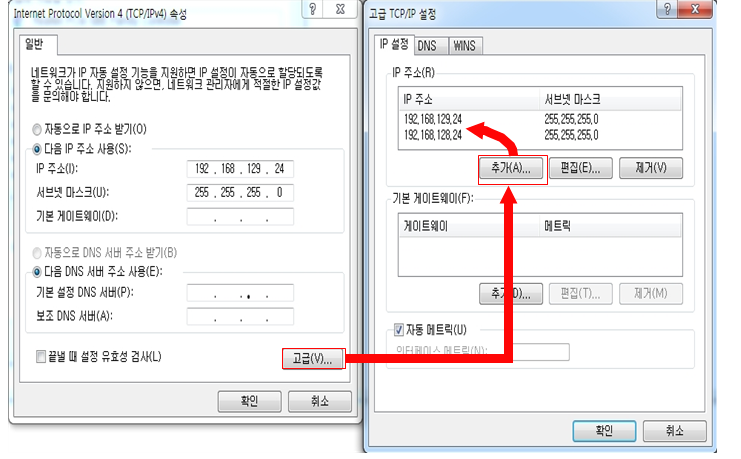

※ 노트북 IP 대역 변경

-> 현재 Test 하고있는 노트북 IP 대역



PING 나가는지 확인

-> Controller A port 2 번 IP로 ping 정상적으로 나감

1. Storage Manager 접속

↳ Controller A port2 IP 입력 : 192.168.129.101



2. Stoagre Manager 접속 후 Summary

↳ Disk Firmware 및 Controller Fiwmare 등 Storage 전반적인 내용 알수 있음



3. Storage Manager Logical

↳ Disk Total Size 및 Logical Drive , Disk Array 생성가능

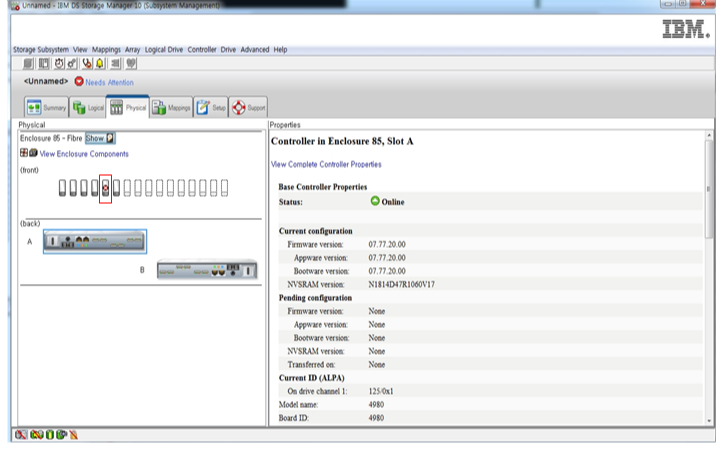

4. Storage Manager Physical

↳ Disk Status 및 장애 여부 확인 가능

-> 5번째 Disk 장애



5. Storage Manager Mapping

↳ Host Group 및 , Host 생성 가능
